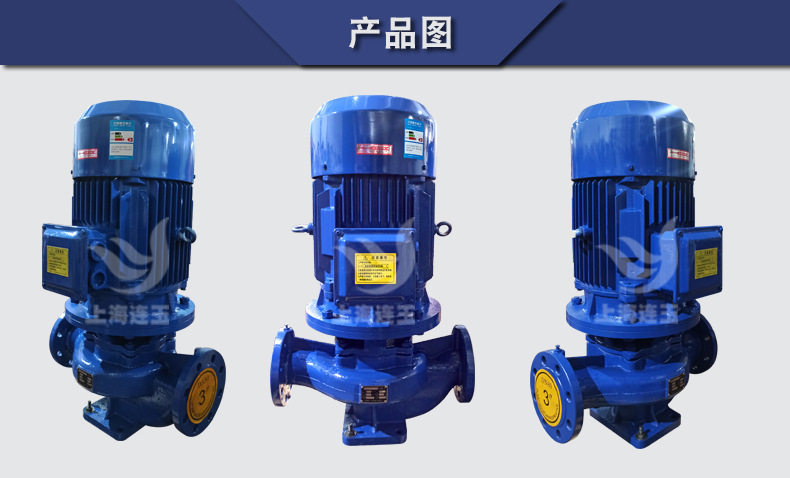

產品概述

      ISG型系列單級單吸立式離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同派生出適用熱水、高溫、化工、輸油泵。該產品具有高效節能、噪音低、性能穩定等特點。符合最新國家機械部JB/T53058-1993的標準。產品按IS02858標準設計制造。

主要特點

     泵結構緊湊、體積小，外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。

     葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。

     軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。

     安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。

     可根據流量和揚程的需要采用泵的串聯、并聯運行方式。

     可根據需要，吸人口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。

     泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

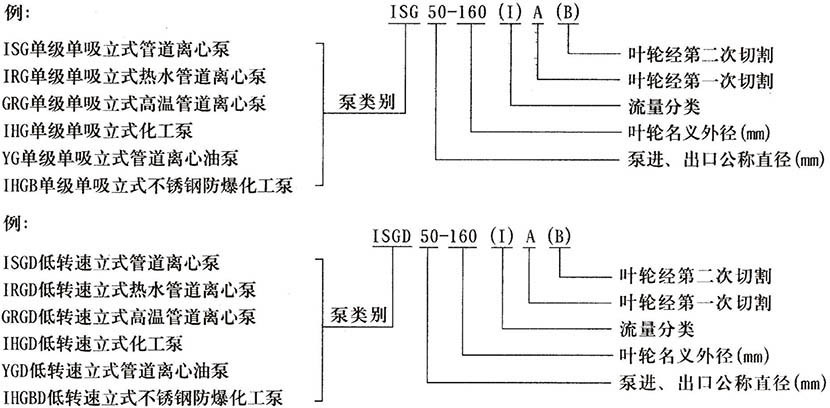

型號意義

主要用途

     ISG型立式離心泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。

IRG（GRG）型立式熱水（高溫）循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。

     IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃~+120℃。

     IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。

     YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

     ISGD、IRGD、GRGD、IHGD、IHGBD型立式低轉速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

工作條件

     泵系統最高工作壓力為1.6MPa，即泵吸人口壓力+泵揚程≤1.6MPa，泵靜壓力為2．5MPa，泵吸人口壓力不超過0.3MPa，若使用場合大于0.3MPa，需將葉輪平衡孔封住，以使軸向力平衡，使用時請注意。

     適用介質：固體不溶物體積含量不超過單位體積的0.1％，粒度不大于0.2mm，介質如帶有細小顆粒的，須采用耐磨式機械密封。

     周圍環境溫度不超過40℃，相對濕度不超過95％。

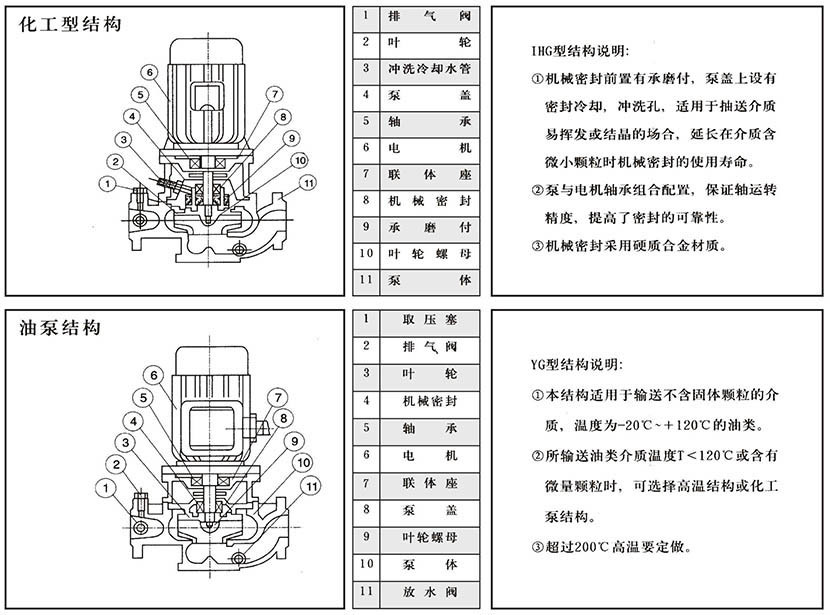

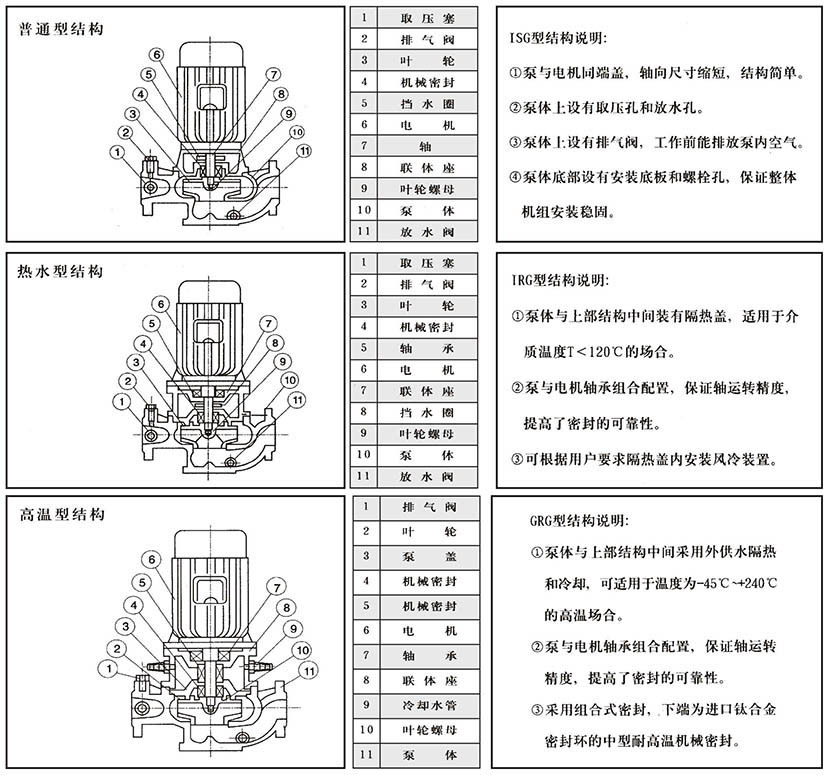

結構說明

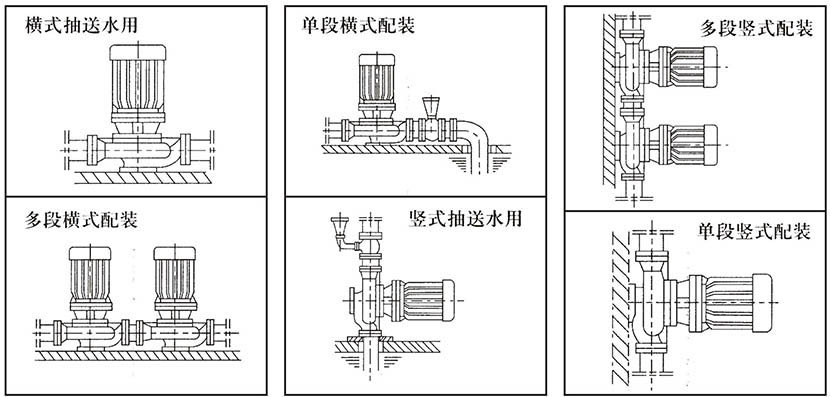

安裝方式

附件及安裝尺寸

性能型譜圖

安裝說明

     安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

     安裝時管道重量不應加在水泵上，以免使泵變形。

     安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

     為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。

     安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

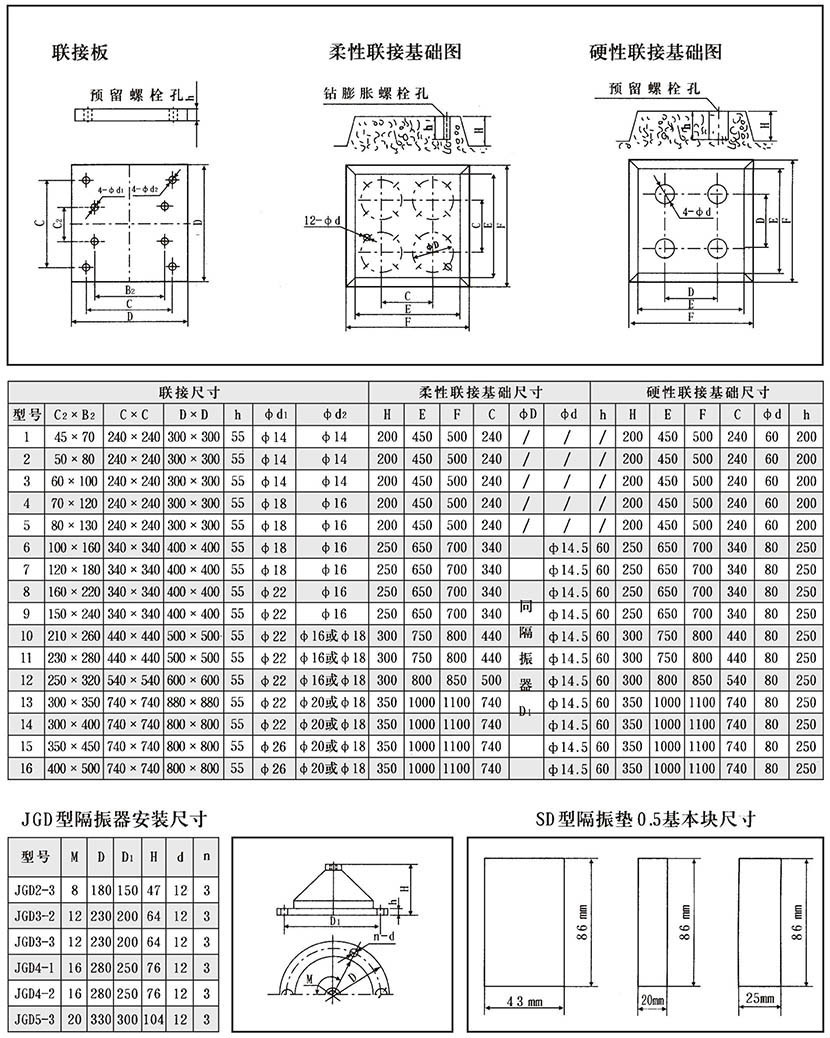

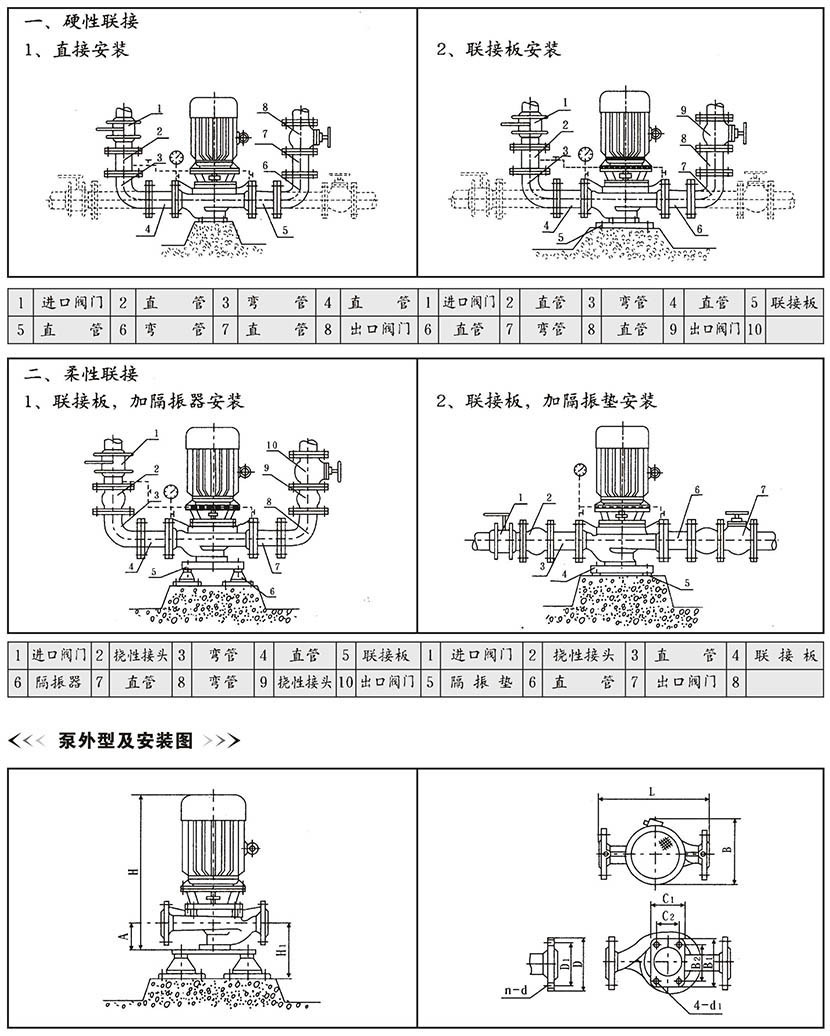

     泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。

起動與停車

起動前準備

     試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損

     打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。

     檢查各部位是否正常。

     用手盤動泵以使?jié)櫥哼M(jìn)人機械密封端面。

     高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。

起動

     全開進口閥門。

     關閉吐出管路閥門。

     起動電機，觀察泵運行是否正確。

     調節出口閥開度至所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行（即大電流運行）至使電機燒壞。調整好的出囗閥門開啟大與小和管道工況有關。

     檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。

     檢查電機，軸承處溫度≤70℃。

停車

     高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。

     關閉吐出管路閥門。

     停止電機。

     關閉進口閥門。

     如長期停車，應將泵內液體放盡。

泵的維護

運行中的維護

     進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

     定時檢查電機電流值，不得超過電機額定電流。

     泵進行長期動行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

機械密封維護

     機械密封潤滑應清潔無固體顆粒。

     嚴禁機械密封在干磨情況下工作。

     起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。

     密封泄漏量允差3滴/分，否則應檢查。

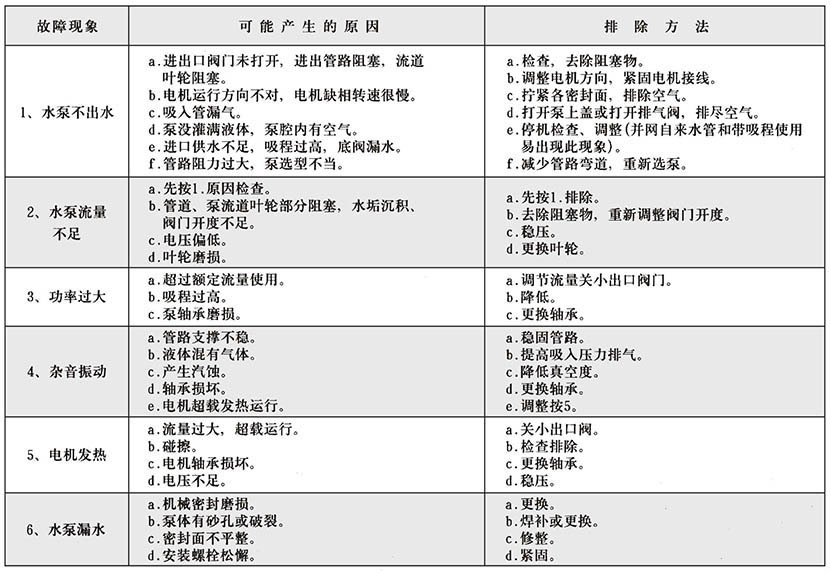

故障原因及排除方法

安裝方式

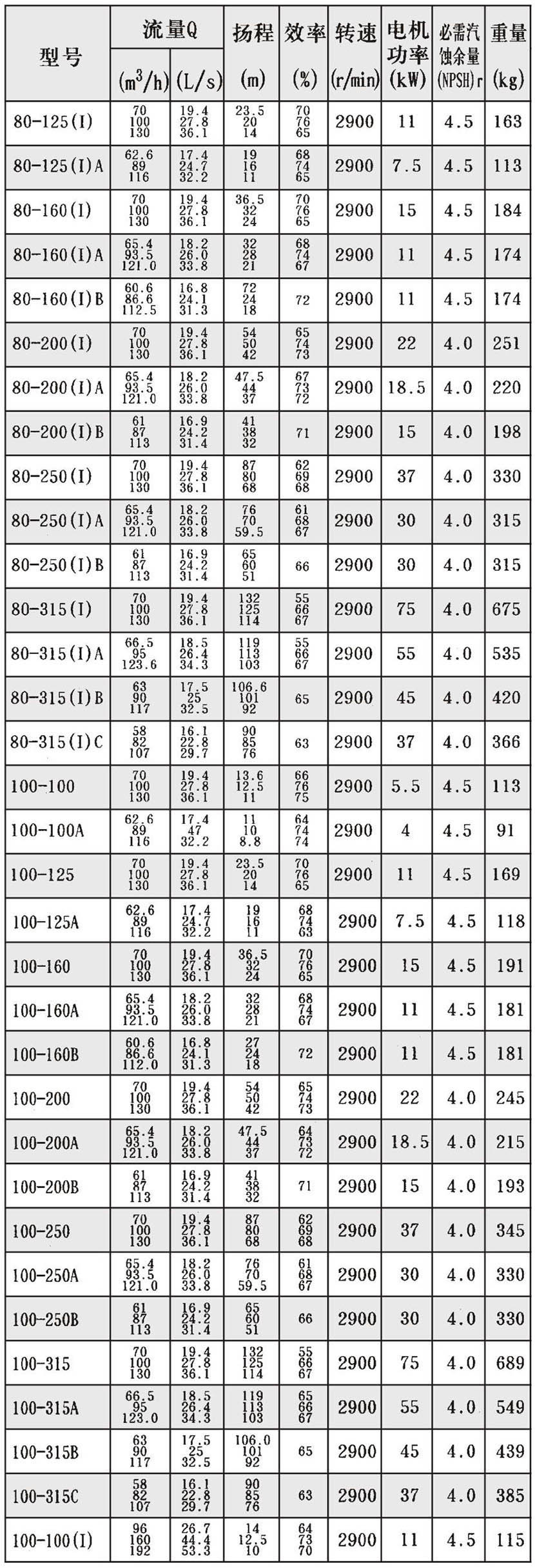

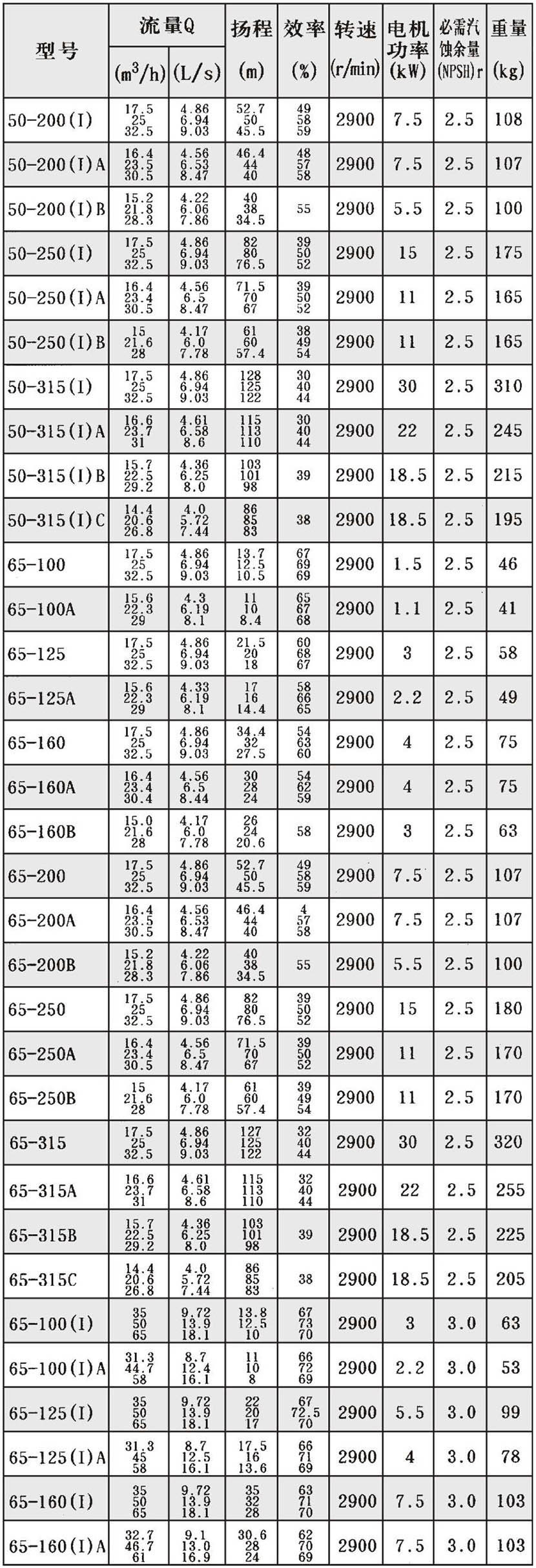

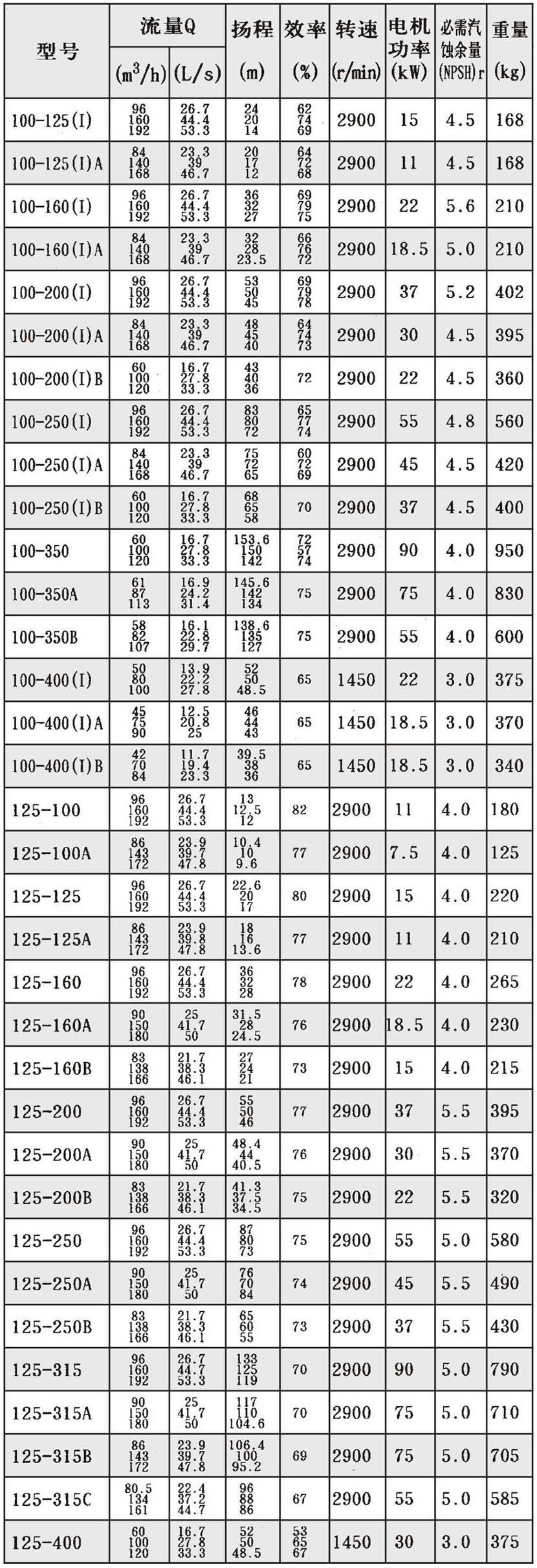

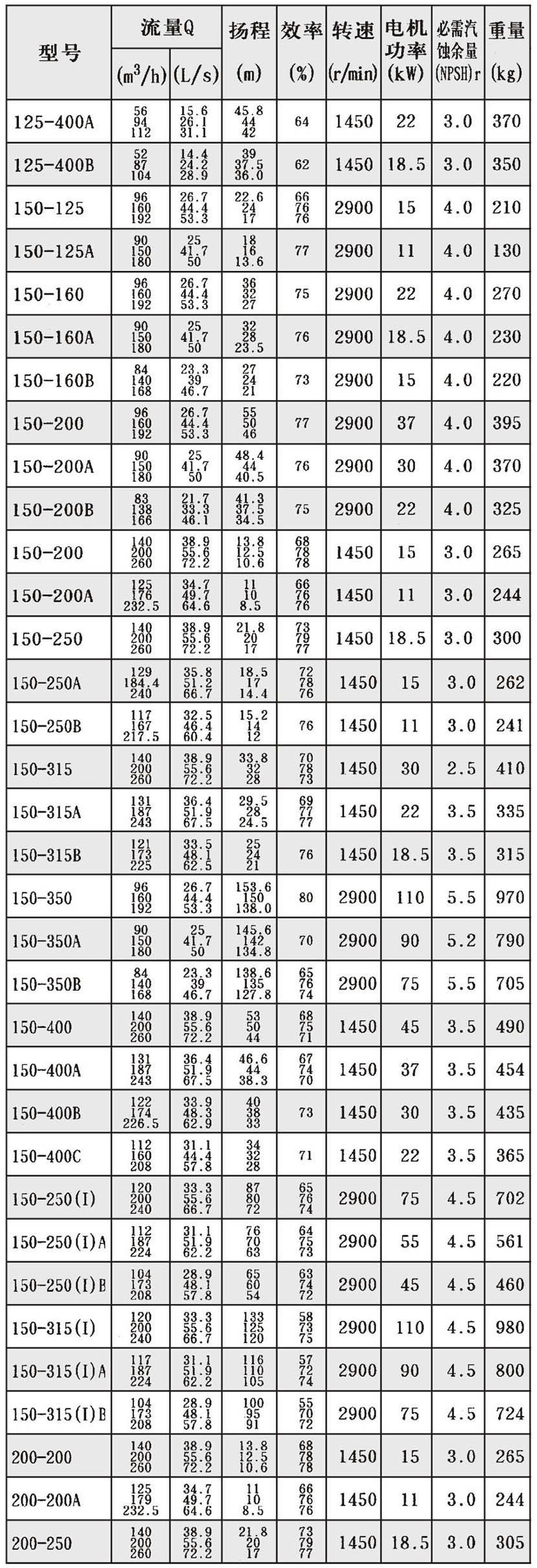

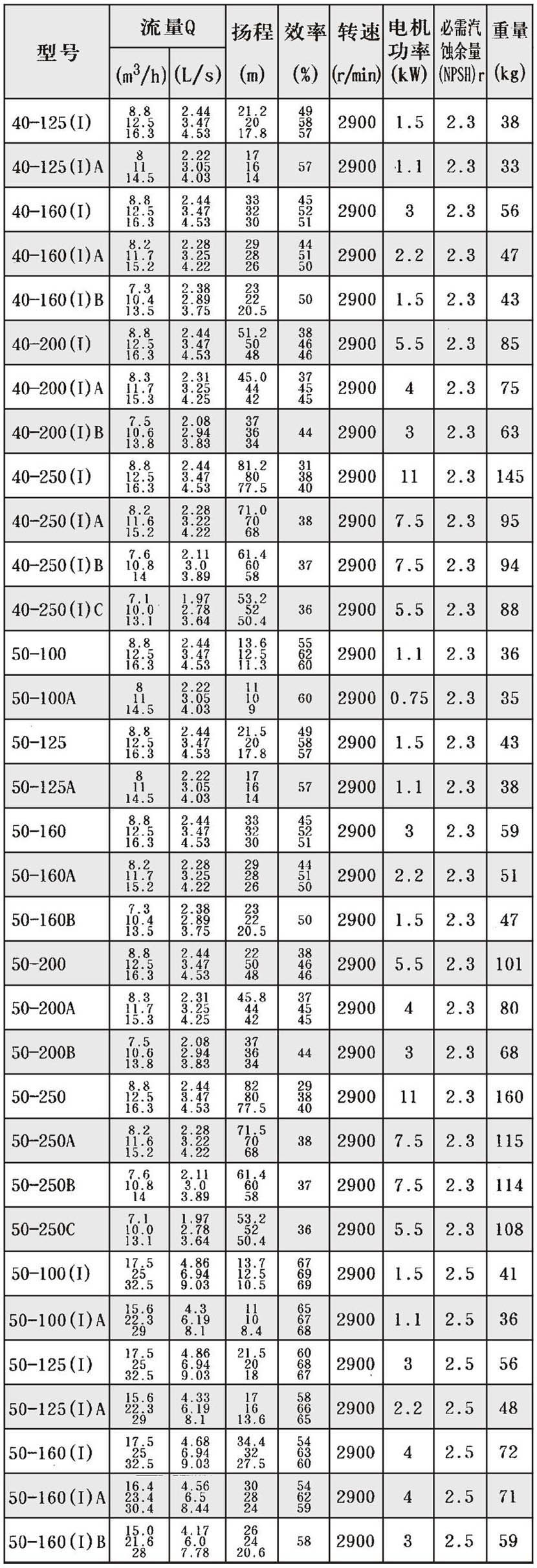

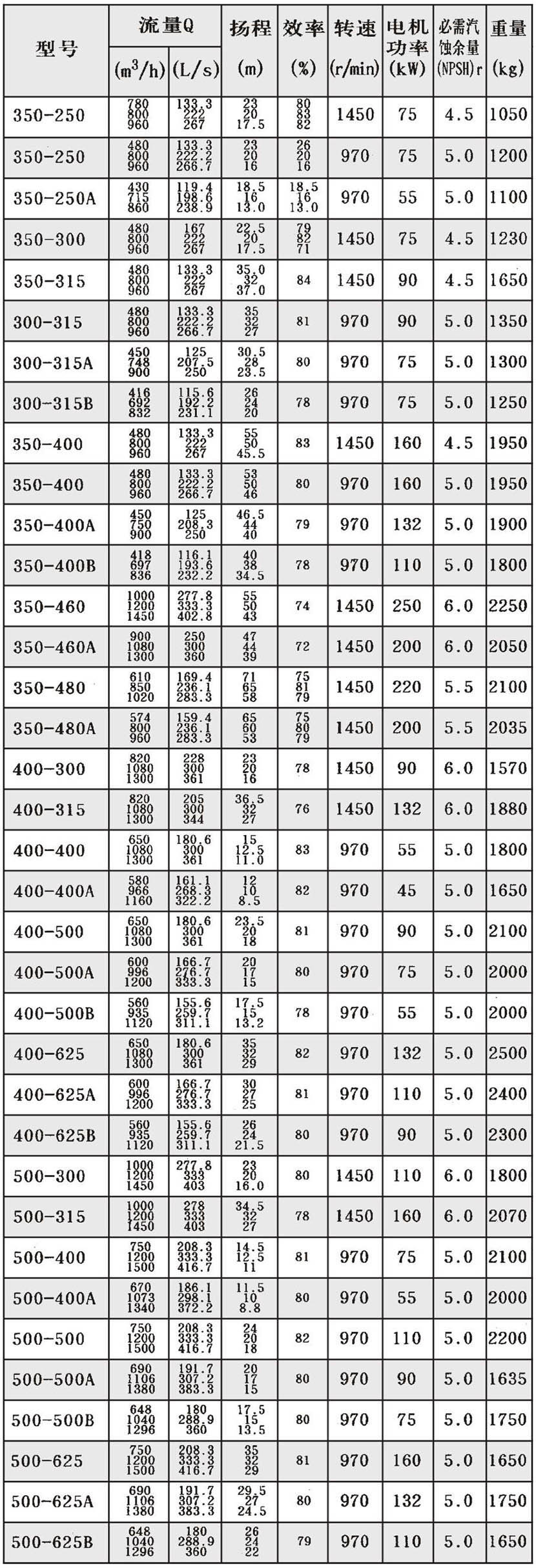

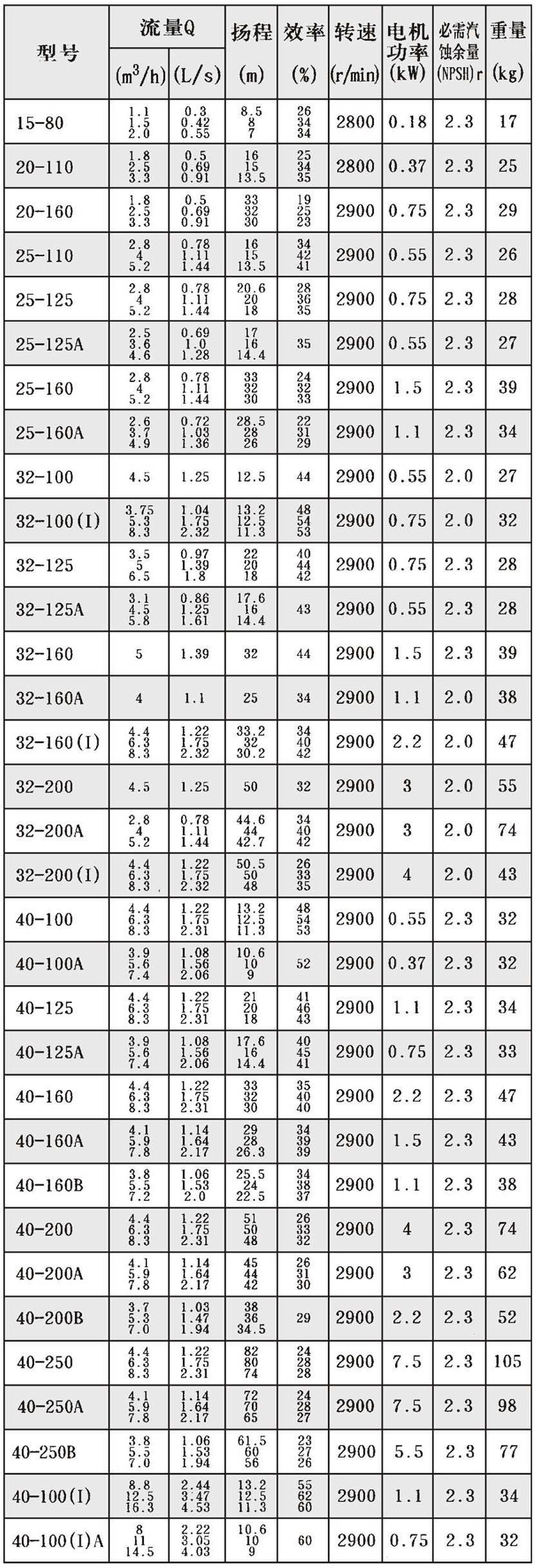

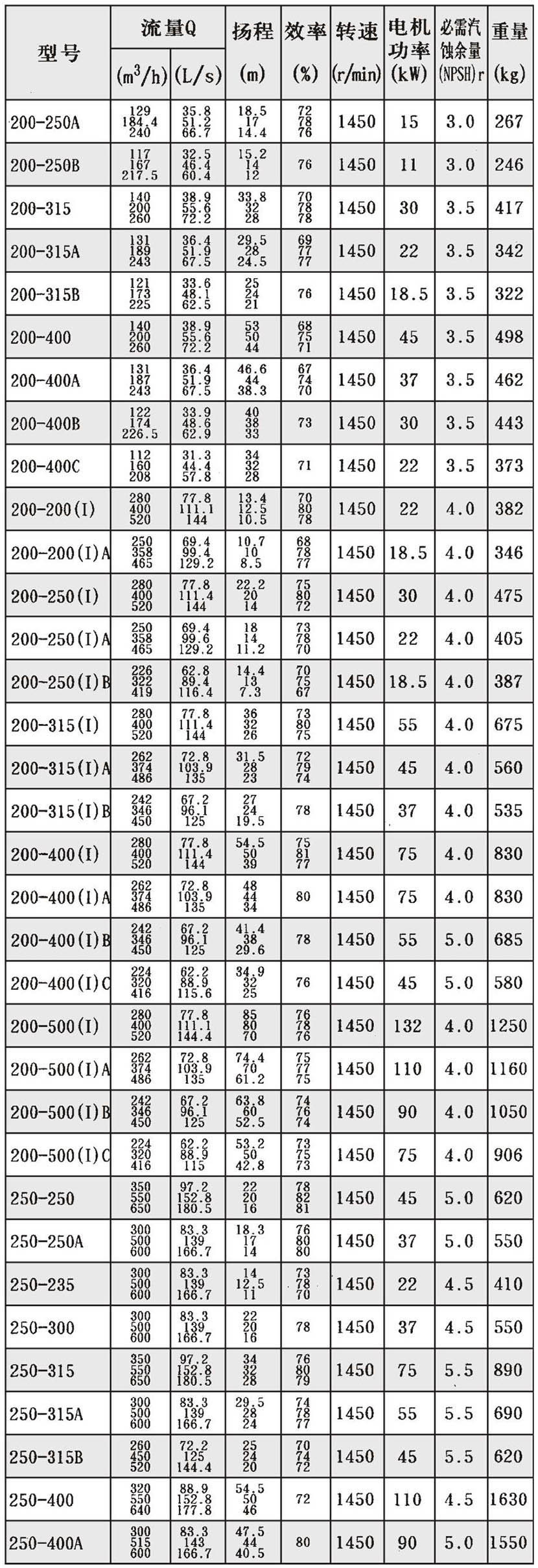

主要性能參數與安裝尺寸表

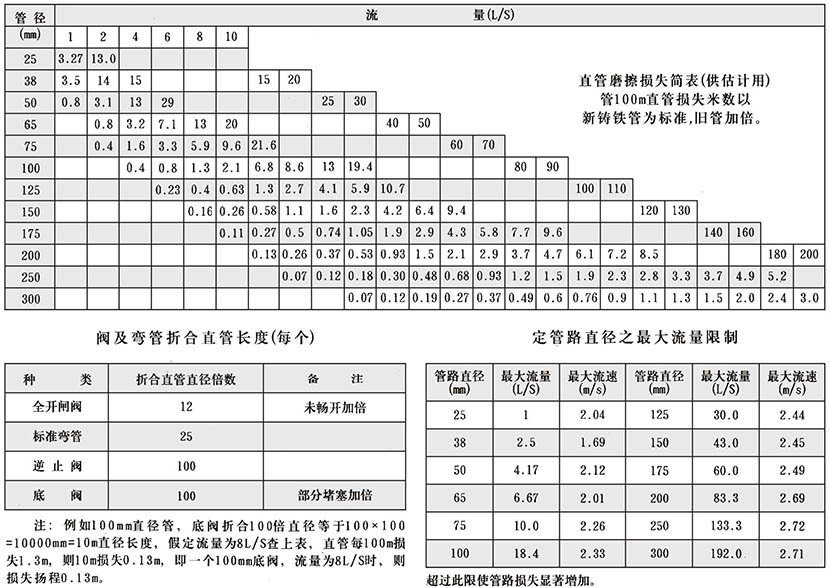

管道損耗參考表

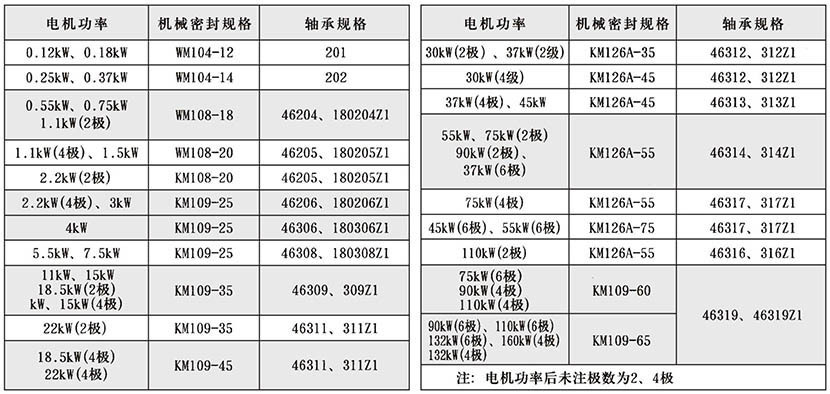

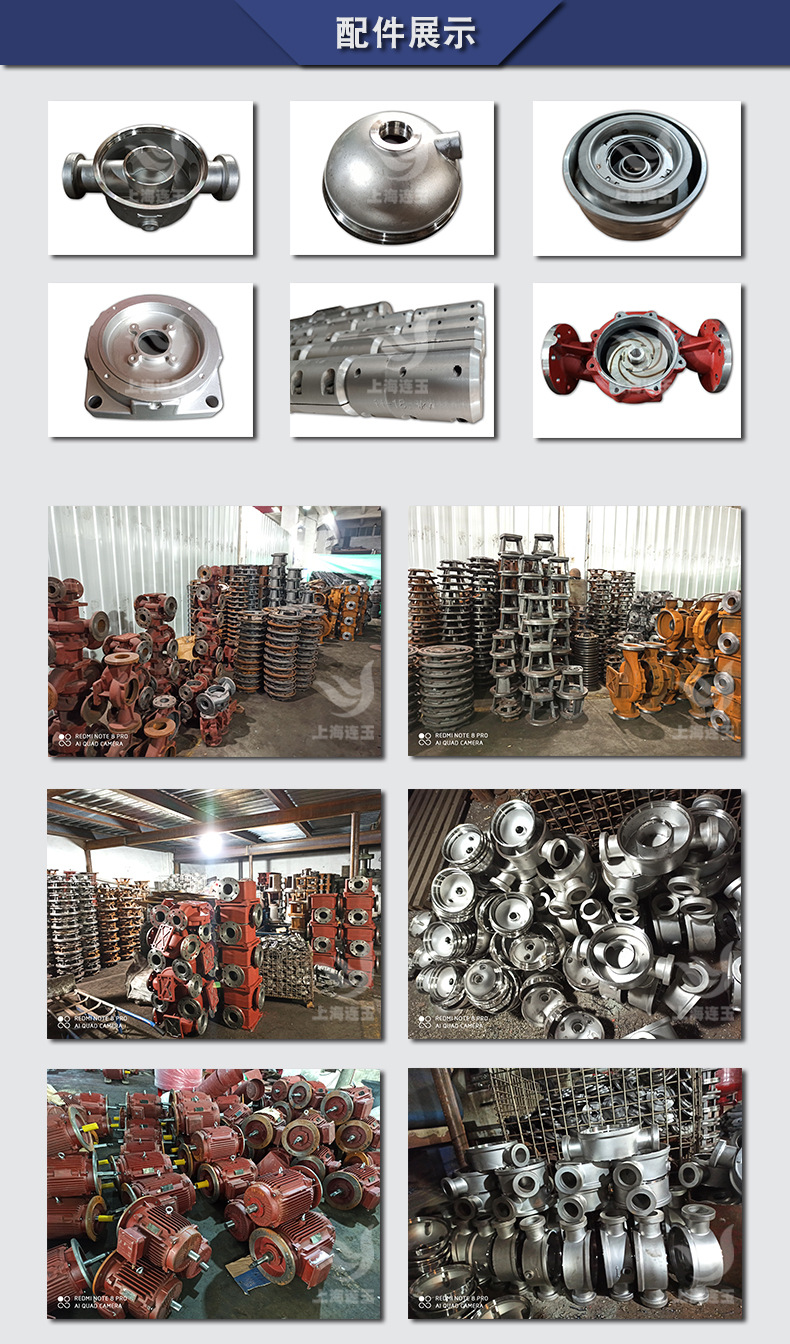

易損件（機械密封和軸承）
